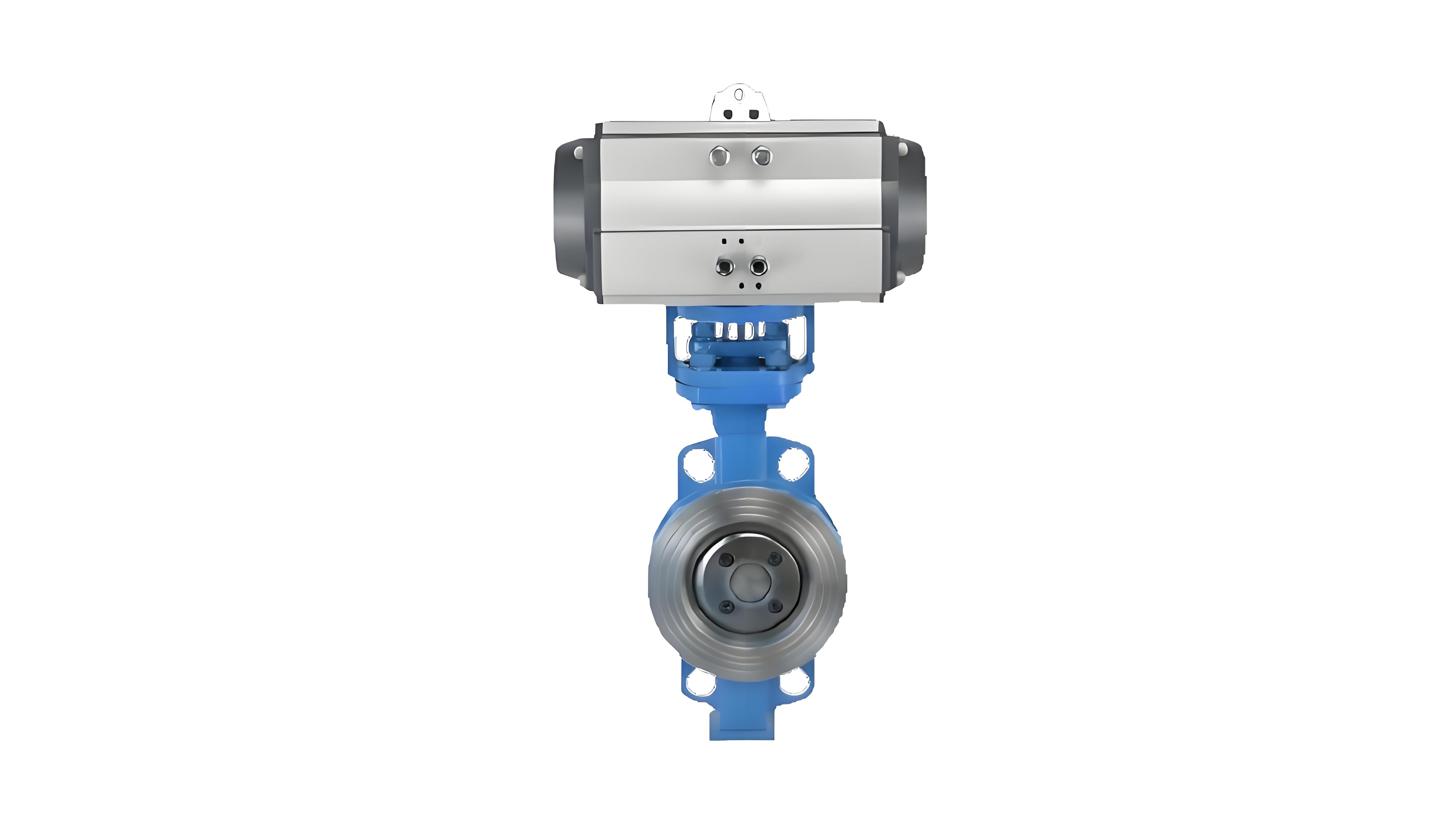

安裝氣動蝶閥時，確保蝶板安裝方向正確至關重要，以下是一些確保蝶板安裝方向正確的方法：

一、查看閥門標識

箭頭標識：大多數氣動蝶閥的閥體上會有箭頭標志，箭頭所指的方向即為介質的流向，安裝時應使蝶板的開啟方向與介質流向一致。
文字標識：有些閥門可能會直接在閥體上標注 “IN”（進口）和 “OUT”（出口）字樣，按照標識進行安裝即可明確蝶板的正確安裝方向。

二、根據閥門結構判斷

偏心結構：對于偏心蝶閥，蝶板的偏心設計是為了實現更好的密封性能，通常偏心一側應朝向介質的出口方向。
閥桿位置：觀察閥桿與蝶板的連接位置，閥桿一般應位于蝶板的中心線上，且閥桿的延伸方向應與蝶板的開啟方向垂直。在安裝時，要確保閥桿處于正確的位置，從而保證蝶板的安裝方向正確。

三、參考管道系統布局

介質流向：明確整個管道系統中介質的流向，蝶閥應安裝在管道上，使蝶板的開啟方向與介質的流動方向一致，以減少介質對蝶板的沖擊力，保證閥門的正常運行和密封性能。
上下游設備：了解管道上下游連接的設備情況，如泵、風機、流量計等，根據這些設備的工作要求和介質流向，確定氣動蝶閥蝶板的正確安裝方向。

四、按照設計圖紙安裝

安裝說明：仔細研讀設計圖紙和安裝說明書，其中會明確標注氣動蝶閥的安裝位置和蝶板的安裝方向，嚴格按照?qǐng)D紙要求進行安裝操作，確保安裝方向準確無誤。
與設計人員溝通：如果對設計圖紙或安裝要求存在疑問，應及時與設計人員進行溝通，獲取準確的安裝指導，避免因理解偏差導致蝶板安裝方向錯誤。

五、進行模擬測試

手動操作：在正式安裝前，可先將氣動蝶閥在管道外進行手動組裝，模擬蝶板的開啟和關閉動作，檢查蝶板的安裝方向是否正確，是否能夠順暢地開啟和關閉，以及密封性能是否良好。
臨時安裝：在條件允許的情況下，可將氣動蝶閥臨時安裝在管道上，不進行緊固，手動操作蝶板進行開啟和關閉試驗，觀察蝶板的動作情況和與管道的配合情況，確認安裝方向無誤后再進行正式安裝。
